مكافحة التشويش راديو طائرة مقياس ارتفاع 5G مع كل الصلبة تيت C باند
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BTSTC |
| إصدار الشهادات: | CE |
| رقم الموديل: | 4101 أ |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | الاسفنج وصندوق |
| وقت التسليم: | 2 أسابيع |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 / شهر |
|
معلومات تفصيلية |
|||
| الوزن: | 2.5 رطل | إمدادات الطاقة: | 28 فولت تيار مستمر |
|---|---|---|---|
| النطاق: | يصل إلى 2500 قدم | القرار: | 1 قدم |
| الشهادات: | إدارة الطاقة في المطار | درجة حرارة العمل: | -55°C إلى +70°C |
| الدقة: | ± 10 قدم | العرض: | التناظرية أو الرقمية |
| التكرار: | 4.3 جيجا هرتز | التثبيت: | جهاز تحكم عن بعد أو لوحة مثبتة |
| واجهة: | ARINC 429 | المصنع: | هانيويل ايروسبيس |
| النوع: | رادار | ||
| إبراز: | مقياس ارتفاعات الراديو,جهاز راديو لقياس الارتفاع مع كل الصلبة,مقياس ارتفاع الطائرة ضد التشويش 5g,Radio Altimeter With All Solid tate C Band,Anti Jamming airplane altimeter 5g |
||
منتوج وصف

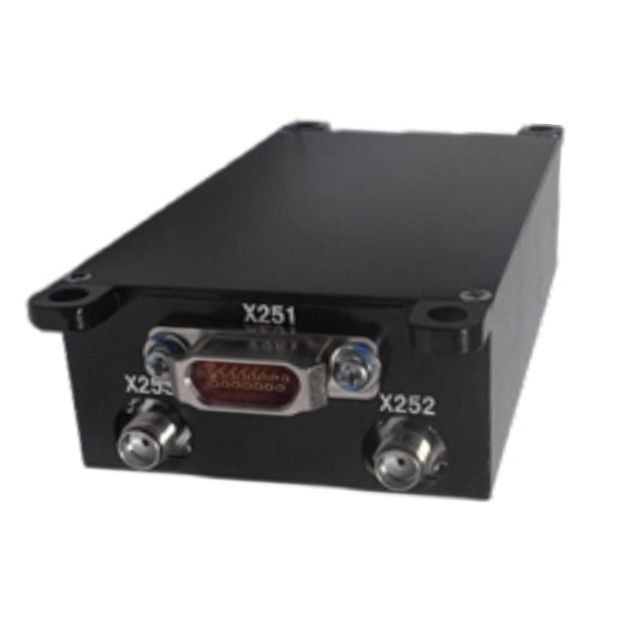

مقياس ارتفاع الراديو المضاد للتعطيل مع النطاق C الصلب
جهاز قياس ارتفاع الراديو مع نظام قياس C-band في الحالة الصلبة ، FMCW ، ضربة ثابتة ونظام تعقب مغلق.
يمتلك مقياس الارتفاع أداءً جيدًا لمكافحة التشويش بسبب امتلاكه جهاز استقبال ضيق النطاق. يمكن التحكم في المكاسب مع الارتفاع ، واكتشاف الجبهة المكافئة للطيف ،تقنية التمييز بين الترددات المزنة وتقنية تتبع الخدمة التلقائية.
المواصفات التقنية
| لا، لا، لا | الاسم | رقم الجزء | كمية ((مجموعة/قطعة) | الأبعاد | |
| 1 | وحدة قياس وحدة تحكم لقياس الارتفاع | BTSTC-4101A | 1 | 86mm × 62mm × 27mm | |
|
2 |
الهوائي الإرسالي ووحدة التغذية |
هوائي إرسال | BTSTC-4101A-1 | 1 | 75mm × 64mm × 5mm |
| جهاز تغذية ناقل | ... | 1 | 2800ملم | ||
|
3 |
وحدة الهوائيات المتلقية ووحدة التغذية |
الهوائيات المتلقية | BTSTC-4101A-2 | 1 | 75mm × 64mm × 5mm |
| المغذية المتلقية | ... | 1 | 2800ملم | ||
| نطاق القياس | 0.5 إلى 1500 متر |
| قوة النقل | 20dBm |
| استهلاك الطاقة الكلي | ≤ 8 واط @ 28 فولت |
| دقة قياس الارتفاع | ±0.4m ((H≤20m) ، ± 2% H (H ≥ 20m) ، H هو الارتفاع |
| تواتر العمل | 4.2 غيغاهرتز -4.4 غيغاهرتز |
| وضع العمل | FM مستمرة |
| الموجة الوقوفية للهوائي | ≤1.7 |
| الاستقبال/إرسال العزل | 70 ديسيبل |
| نطاق تغيير موقف حامل التكيف | زاوية التدحرج ± 30 درجة،زاوية الارتفاع ± 30 درجة |
| قدرة مضادة للدوبلر | ≤680m/s ((لا يقل عن 2Ma) |
| معدل تحديث معلومات قياس الارتفاع |
20 هرتز |
|
الأبعاد |
1) حجم المضيف(باستثناء الاتصالات): ≤ 86mm × 62mm × 27mm (بما في ذلك محرك التثبيت والمتصل): ≤ 102mm × 62mm × 27mm. 2)حجم الهوائي(باستثناء الاتصالات): ≤ 75mm × 64mm × 5mm |
| وقت الفحص الذاتي | 2s |
| وقت انتقال الدولة | 1s |
الحجم
