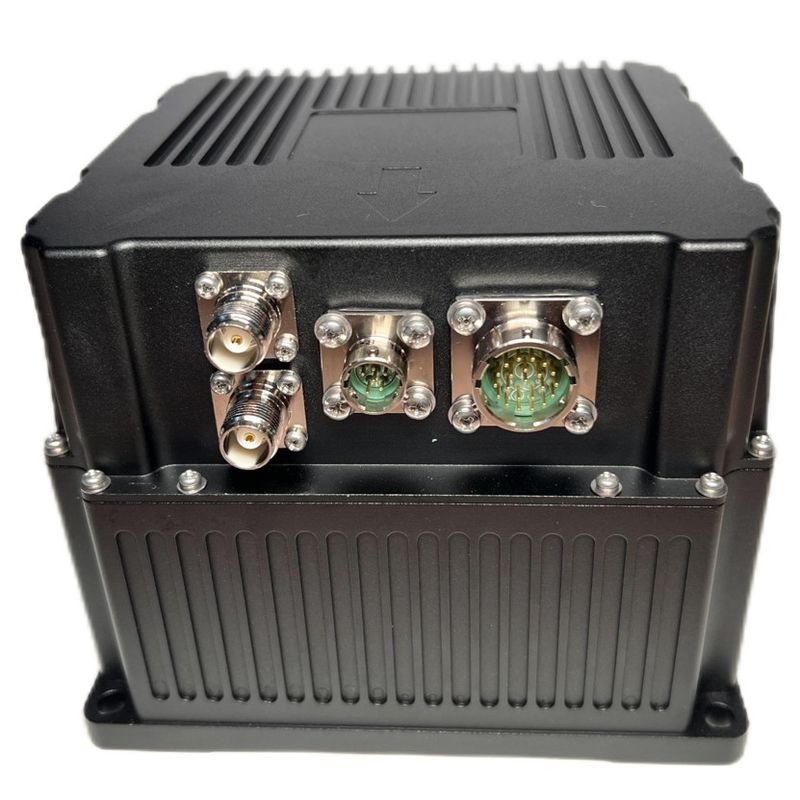

BTSTC-70S نظام الملاحة الفضائية المتكاملة الكوارتز تسارع مرن 12V-36VDC
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BTSTC |
| إصدار الشهادات: | CE |
| رقم الموديل: | INS70S |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 26000 |
| تفاصيل التغليف: | الاسفنج وصندوق |
| وقت التسليم: | 2 أسابيع |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 / شهر |
|
معلومات تفصيلية |
|||
| نطاق زاوية الاتجاه: | 0 درجة ~ 360 درجة | إمدادات الطاقة: | 12 فولت-36 فولت تيار مستمر |
|---|---|---|---|
| عدد الهوائيات: | اثنين من هوائيات GNSS | ||
| إبراز: | نظام الملاحة الفضائية المتكامل,نظام الملاحة المتكامل BTSTC-70S,نظام الملاحة 12V-36VDC,BTSTC-70S integrated navigation system,12V-36VDC Navigation System |
||
منتوج وصف
نظام الملاحة الفضائية المتكامل
نظام الملاحة المتكامل BTSTC-70S يعتمد على ثلاث محاور عالية الدقة في الألياف الضوئية الجيروسكوب، الكوارتز متسارع مرن و عالية
جهاز تحديد المواقع عبر الأقمار الصناعية يمكن أن يدرك قياس الدقة العالية لموقف، والسرعة وموقف حاملة متحركة.
التكوين
* 70 غيروسكوب ثلاثي المحور متكامل بالألياف البصرية
* تسارع مرن بالكوارتز
* دائرة تحويل IF، جهاز تحديد الملاحة
* جهاز استقبال الملاحة الفضائية
* هوائي استلام إشارات الأقمار الصناعية
* لوحة الواجهة
* إمدادات الطاقة
* 2 هوائيات قياس GNSS وأسلاك الاتصال
المواصفات التقنية
نطاق القياس | نطاق زاوية الاتجاه | 0° ~ 360° |
| نطاق زاوية الطوق | ± 90 درجة | |
| نطاق زاوية التدحرج | ± 180 درجة | |
| نطاق قياس السرعة الزاوية | ± 500°/s | |
| نطاق قياس التسارع | ± 20 غرام | |
| وقت المواءمة | توجيه GNSS فعال | ≤1 دقيقة |
| توجيه GNSS غير صحيح | ≤5 دقيقة | |
| دقة التنسيق الذاتي | دقة محاذاة زاوية المسار | ≤ 0.1 ° * ثاني (Lat) (1σ، Lat عرض المحلي) |
| محاذاة زاوية الموقف | ≤0.01° ((1σ) | |
دقة المواءمة الملاحة المتكاملة | دقة محاذاة زاوية المسار | ≤ 0.1 ° (1σ،طول البداية ≥ 2 م) |
| محاذاة زاوية الموقف | ≤0.02° ((1σ) | |
دقة الملاحة الثابتة الخاملة، 1 ساعة | دقة الموقع | ≤2nmile/h ((CEP) |
| دقة السرعة | ≤1.2m/s ((RMS) | |
| صيانة زاوية المسار | ≤0.02° ((1σ) | |
| الحفاظ على زاوية الموقف | ≤0.01° ((1σ) | |
دقة الملاحة المتكاملة | تحديد موقع نقطة واحدة | مستوى ≤ 3m، ارتفاع ≤ 5m (RMS) |
| دقة تحديد المواقع المساعدة لـ RTK | مستوى ≤ 2 سم، ارتفاع ≤ 5 سم (RMS) | |
| دقة السرعة | ≤0.03m/s ((RMS ،PDOP≤4) | |
| دقة زاوية المسار | ≤0.03° ((1σ) | |
| دقة الموقف | ≤0.01° ((1σ) | |
أداء الجيروسكوب | استقرار التحيز الصفري | ≤ 0.05 °/H (1σ، 10s ناعمة) |
| استقرار التحيز الصفري | ≤ 0.015 °/H (1σ، 100s تسوية) | |
| إمكانية تكرار مع عدم التحيز | ≤0.015°/h ((1σ) |
أداء عداد التسارع | استقرار التحيز الصفري | ≤ 0.15 ملغ (1σ، 10s ناعمة) |
| استقرار التحيز الصفري | ≤ 0.05mg (1σ، 100s تسوية) | |
| إمكانية تكرار مع عدم التحيز | ≤0.05mg ((1σ) | |
مؤشرات أخرى | إمدادات الطاقة | 12V-36VDC |
| استهلاك الطاقة | استهلاك الطاقة في الحالة الثابتة ≤ 20W ، استهلاك الطاقة العابرة ≤ 40W | |
| الوزن | ≤3kg | |
| الأبعاد الكلية | 150mm × 150mm × 120mm | |
| أبعاد التثبيت | 137mm × 137mm ((4×φ6.5mm) | |
| عدد الهوائيات | هوائيان GNSS |
